Kompaktowe metalowe złącza serii E
Seria E to metalowe złącza push-pull do kompaktowych interfejsów urządzeń. Dopasowanie obejmuje obudowę, układ styków i przestrzeń potrzebną na zakończenie kabla.

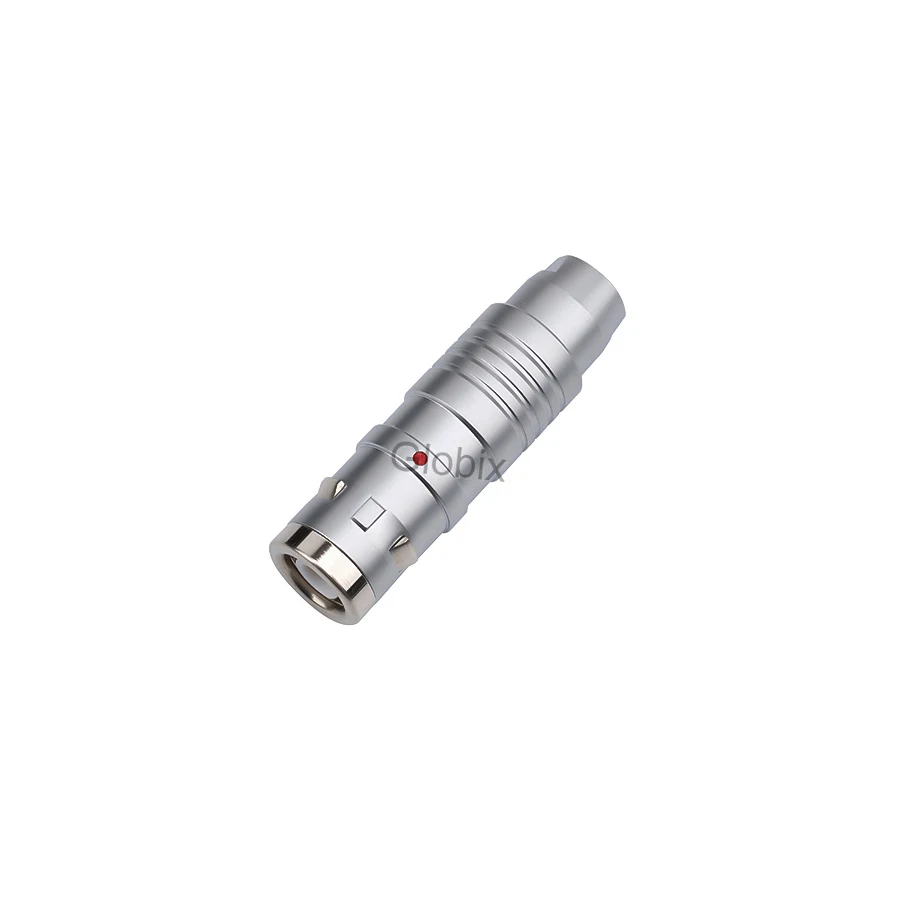

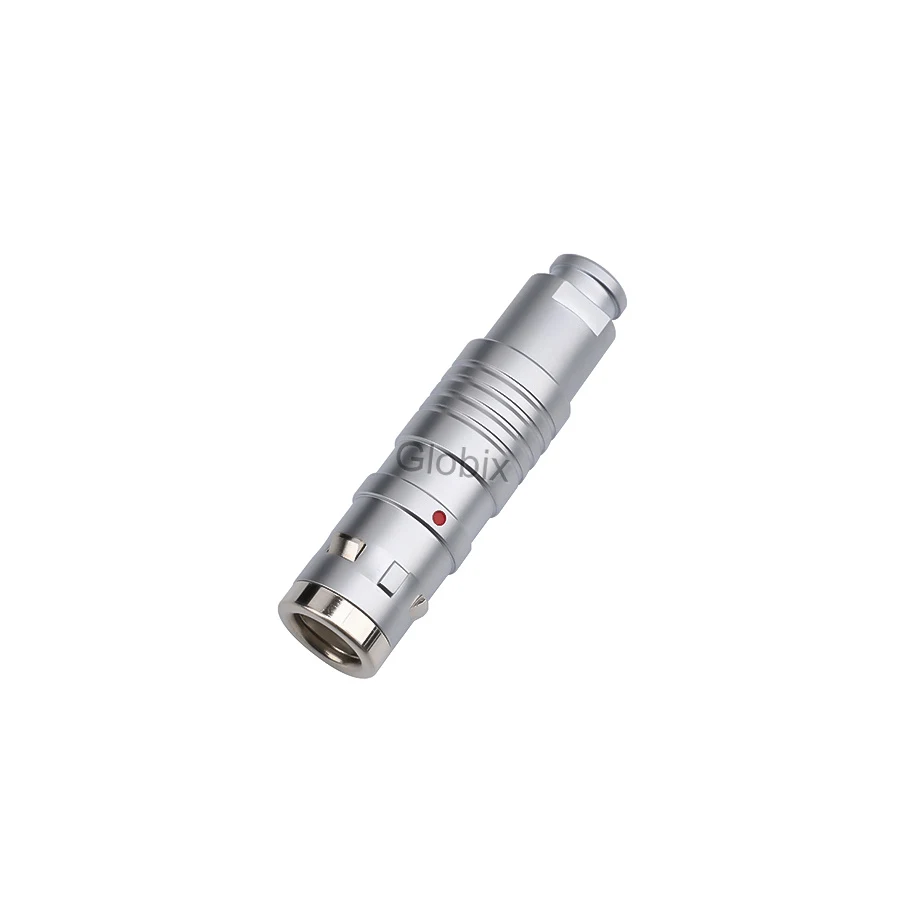

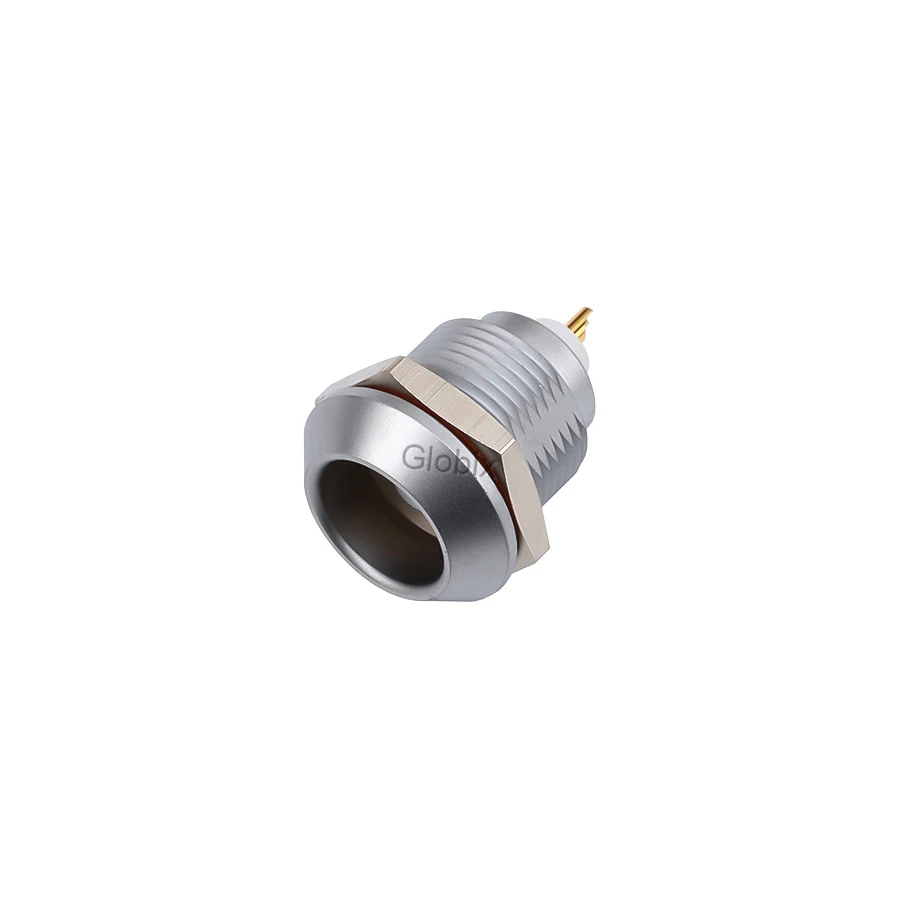

Zdjęcia przedstawiają przykłady rodziny. Dokładny model i część współpracującą potwierdzamy przed zatwierdzeniem konfiguracji.
INTERFEJS I MONTAŻ
Miejsce na złącze i odciążenie przewodu
Najpierw zidentyfikuj obie strony połączenia. Dobierz układ styków oraz montaż do rysunku urządzenia, a następnie ustal przewód i wymagania całego zespołu.
- Wymiary panelu i przestrzeń za gniazdem
- Układ styków i wymagania obwodów
- Kierunek kabla i częstotliwość obsługi
DOKUMENTACJA KONFIGURACJI
Co ustalić przed zamówieniem?
Oznaczenie serii pomaga zawęzić wybór. Wiążące wykonanie określa dopiero uzgodniony model i rysunek.
| Interfejs | Numer części, wymiary, strona współpracująca i orientacja montażu. |
|---|---|
| Funkcja połączenia | Pinout, rodzaje sygnałów, wymagania zasilania i sposób prowadzenia ekranu. |
| Przewód i montaż | Długość, średnica, materiał, odciążenie i miejsce w urządzeniu. |
| Warunki pracy | Środowisko, czyszczenie, temperatura i wymagania ochrony konkretnego wykonania. |
| Odbiór | Ilość próbek, planowana seria, wymagane badania i dokumenty. |
Wartości prądu, napięcia, IP, temperatury i trwałości wymagają dokumentacji wybranego modelu. Nie przenoś wartości z jednego wykonania na całą rodzinę.
KOMPLETNY ZESPÓŁ
Od złącza do gotowej wiązki
Podaj oba zakończenia, długość, pinout i wymagania ekranu. Konfekcjonowanie przewodu, odciążenie oraz plan kontroli uzgadniamy razem z wyborem złącza.
Zobacz przygotowanie zespołu ↗PYTANIA PRZED DOBOREM
Jak potwierdzić wykonanie?
Czy zdjęcie wystarcza do potwierdzenia zgodności?
Nie. Zdjęcie pomaga rozpoznać rodzinę, ale zgodność wymaga wymiarów, geometrii części współpracującej i dokumentacji modelu.
Jak otrzymać właściwy rysunek?
Prześlij znane oznaczenie lub opis części współpracującej. Dobór rysunku obejmuje montaż, zakończenie i wymagania obwodów, a dla pneumatyki również przewód i warunki szczelności.
Czy mogę zapytać o kompletny przewód?
Tak. Opisz oba końce, długość, warunki pracy i kryteria odbioru. Zakres wykonania oraz dostępność ustalamy przed przygotowaniem oferty.
TWÓJ PROJEKT
Porozmawiajmy o Twoim połączeniu
Prześlij rysunek, wzór lub wymagania.
Dobierzemy złącze i przewód do urządzenia.
