Ekspozycja na wodę i uszczelnienie zespołu
Uszczelnione połączenia do pracy na zewnątrz
Ochronę przed wodą ocenia się dla konkretnego połączenia. Wymagania muszą obejmować złącze, panel urządzenia i wejście przewodu.
01 / Praca na zewnątrz
Opisz rzeczywistą ekspozycję
Rozróżnij deszcz, zachlapanie, mycie i zanurzenie. Podaj czas, głębokość lub inne istotne warunki. Samo wymaganie IP68 bez warunków badania nie definiuje kompletnej specyfikacji wykonania.
02 / Praca na zewnątrz
Uwzględnij stan rozłączony
Sprawdź, czy połączenie może być rozpinane w wilgotnym środowisku i jak chronione jest otwarte gniazdo. Stopień IP zestawionej pary nie potwierdza automatycznie ochrony rozłączonych elementów.
03 / Praca na zewnątrz
Sprawdź kabel, panel i materiały
Uszczelnienie wejścia zależy od średnicy i powłoki kabla, a uszczelnienie urządzenia od geometrii panelu i montażu. Opisz również temperaturę, promieniowanie UV, środki chemiczne i ewentualną korozję, jeśli są istotne dla instalacji.
04 / Praca na zewnątrz
Potwierdź model i warunki odbioru
Seria K jest punktem wyjścia do doboru uszczelnionego połączenia push-pull. Dokładna ochrona zależy od konfiguracji; nie każde wykonanie ma IP68. Przed zamówieniem uzgodnij rysunek, przewód i wymagane badania kompletnego zespołu.
IP67 i IP68 nie oznaczają gazoszczelności. Jeśli wymagany jest limit przecieku, opisz medium i metodę badania osobno.
PUNKT WYJŚCIA DO DOBORU
Poznaj rodziny złączy
Seria K
Połączenia push-pull do aplikacji wymagających uszczelnienia. Ochronę potwierdź dla wybranej konfiguracji i kompletnego zespołu.

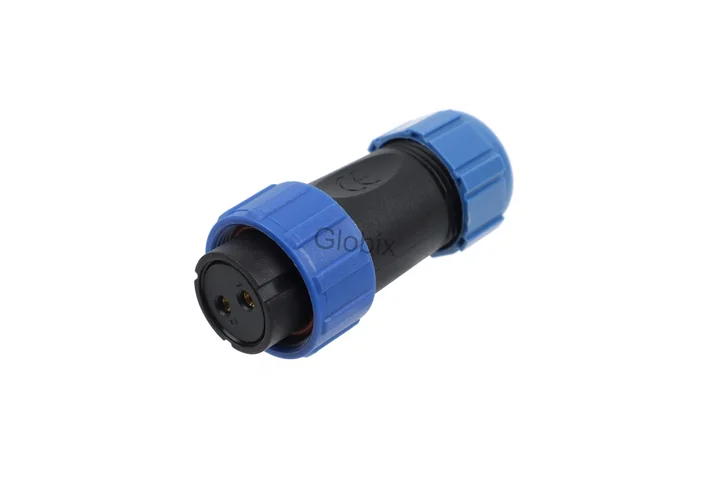

Seria SP
Rodzina SP13, SP17 i SP21 obejmuje połączenia przewodów i urządzeń. Rozmiar, wkład, uszczelnienie i kabel dobiera się dla konkretnego wykonania.
M12
Gwintowane interfejsy M12 do czujników, automatyki i transmisji danych. Kodowanie oraz układ styków muszą odpowiadać gniazdu urządzenia i funkcji obwodu.
Przydatność potwierdzamy dla konkretnego modelu, przewodu i wymagań urządzenia. Opis zastosowania nie stanowi deklaracji certyfikacji ani zgodności wszystkich konfiguracji.
TWÓJ PROJEKT
Porozmawiajmy o Twoim połączeniu
Prześlij rysunek, wzór lub wymagania.
Dobierzemy złącze i przewód do urządzenia.
